QC Съемная универсальная совместная муфта
Структурные Характеристики:
1. Каждый сустав может вращать угол ≤ 35 градусов, поперечное сечение, несущая мощность - большая, высокая передача Точность.
2. Загрузка и разгрузка проще и быстрее.
3. в соответствии с требованиями, он может Процесс ключевой слот, шестигранное отверстие и квадроцикл отверстие.
4. Шариковые и рукавные соединения зависят от угла отклонения и нагрузки и суставах должны не подвергаться осевым тянуть.
5. Чтобы обеспечить бесперебойную работу, позиция головки должна быть полностью смазана от времени на Время.
Установка Примечание:
1. Когда Установка единой перекрестной оси Универсальная муфта, основные и управляемые скорости конечного угла варьируются, основные и приводные оси не могут храниться в синхронизации, а их вне синхронизации варьируется с β угол.
2. К достичь той же угловой скорости и синхронного вращения, A Двухместная ось Универсальная муфта Должен быть установлен или использоваться комбинацией двух однократную ось Универсальные муфты и промежуточное вал.

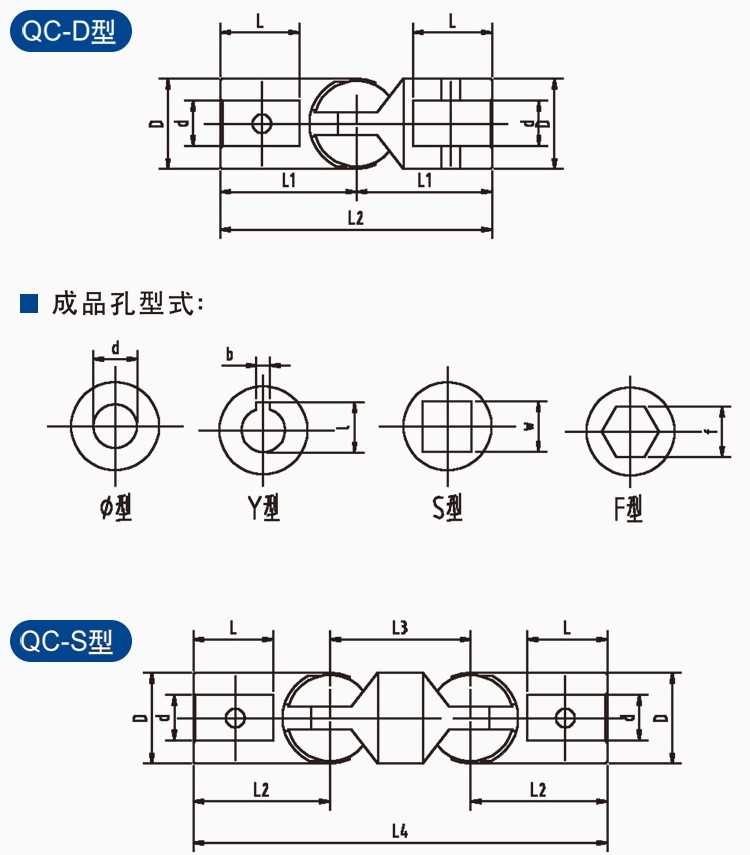

Чертежи:

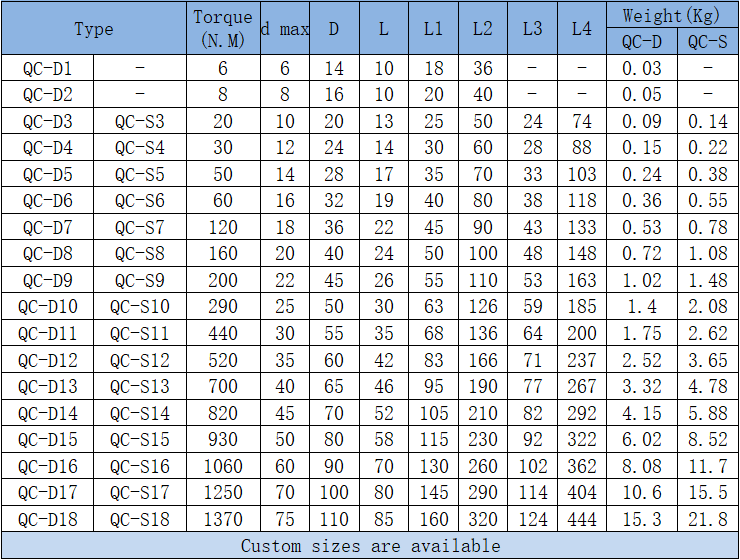

Параметр Листы:
